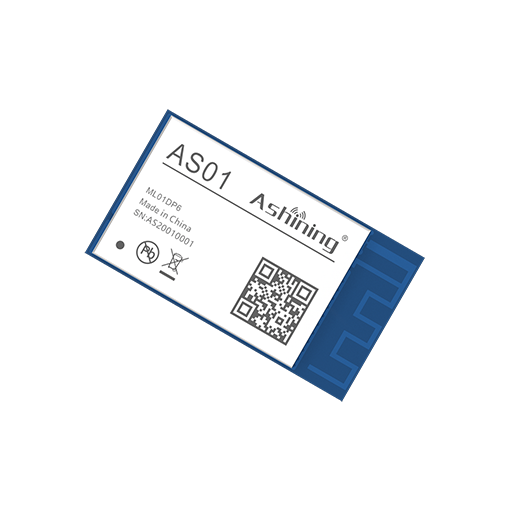

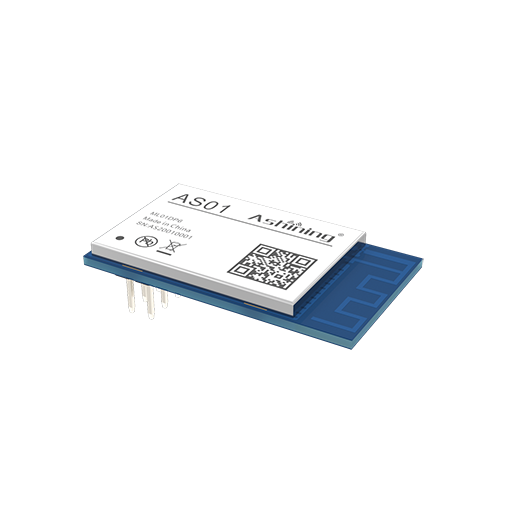

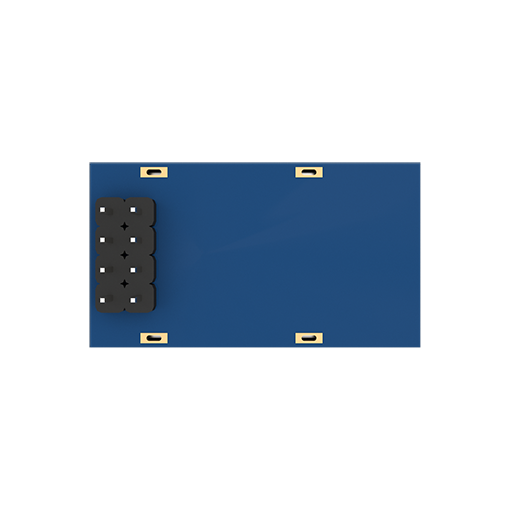

AS01-ML01DP6

芯片方案:nRF24L01P

频率范围:2.4~2.525GHz

调制方式:GFSK

发射功率:20

参考距离:1.2 km

空中速率:250k、1M、2M

低噪放:有

待机电流:0.9

封装形式:直插

天线形式:PCB

机械尺寸:16.5*30mm

封装编号:D05

功能特点:高性能PA,高灵敏度LNA,金属屏蔽

nRF24L01P 原装芯片方案

2.4GHz 带PA+LNA射频模块

AS01-ML01DP6详情优化_03


· 支持免许可ISM2.4GHz频段       · 具有自动重发机制

· 带功放芯片+LNA        · 低功耗处理,最低约0.9uA

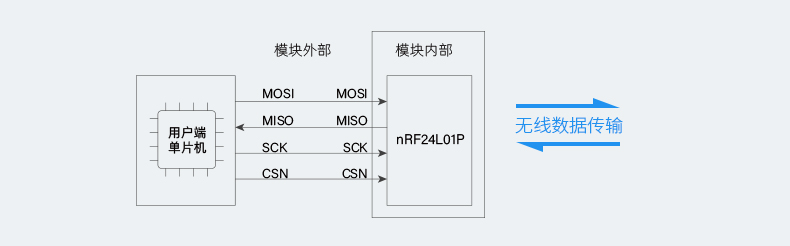

SPI基本功能

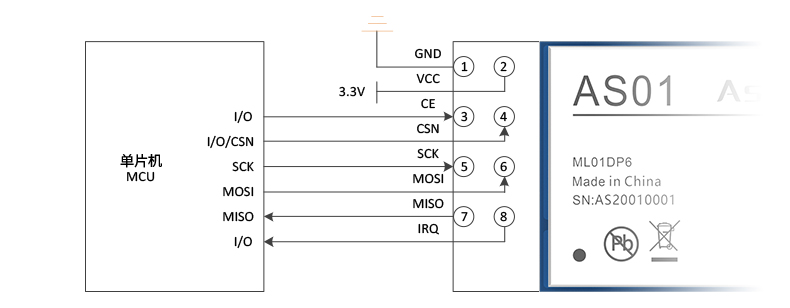

注:详情下方有详细推荐连接示意图,有疑问可咨询客服

AS01-ML01DP2详情优化_06

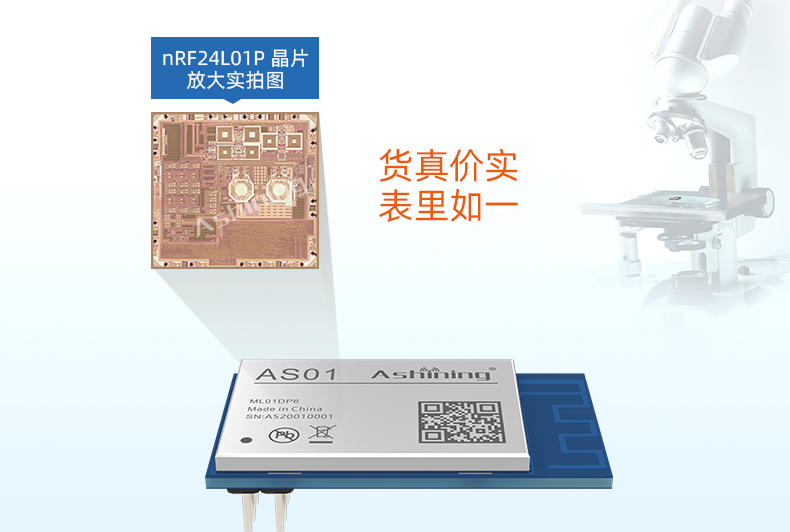

采用挪威版nRF24L01P芯片

采用挪威NORDIC公司nRF24L01P射频芯片,收发一体,

体积小易应用,数据传输快。泽耀可免费为您提供产品检验服务

AS01-ML01DP6详情优化_08




多种单片机Demo工程参考

Demo程序代码规范,易上手操作

节约开发时间,咨询客服获取



A01-S2G4A00S1a集合_07

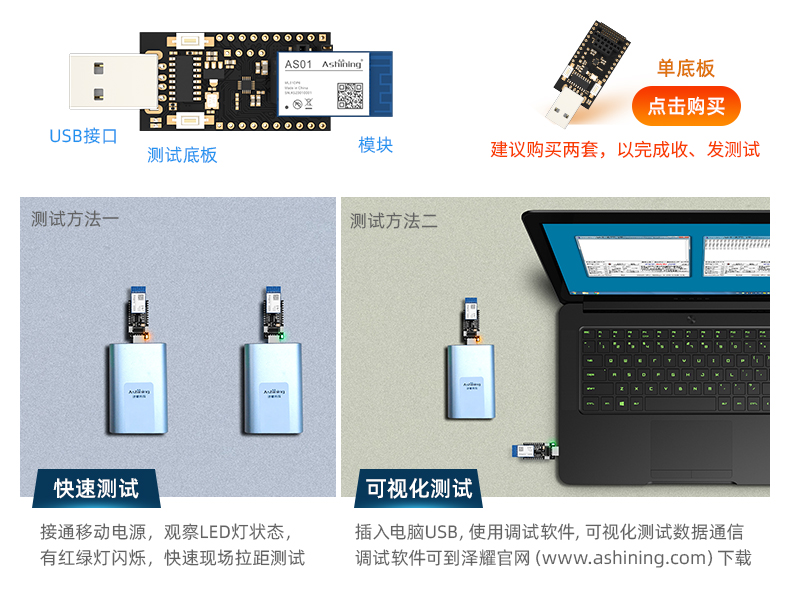

拥有测试底板(赠代码)

想快速测试模块或初学者学习,此测试套件(底板+模块)十分方便快捷

AS01-ML01DP6详情优化_13

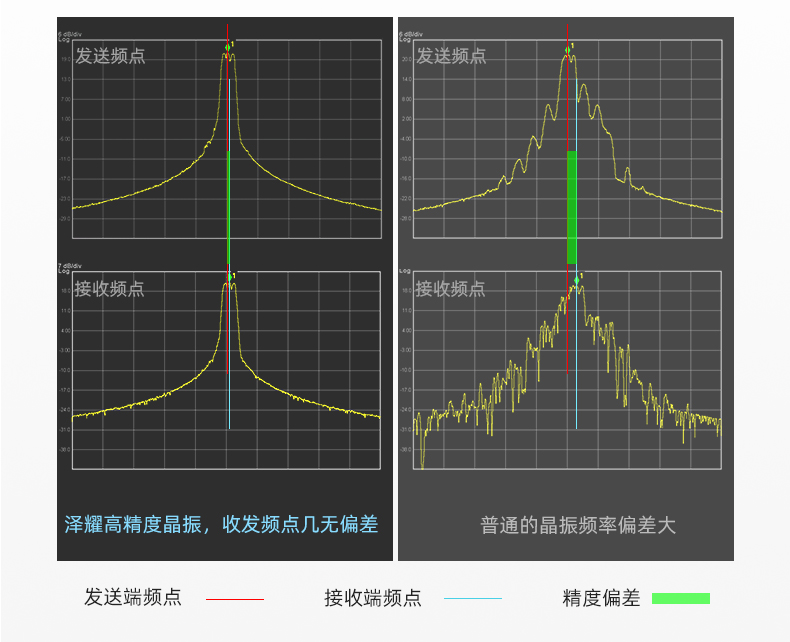

高精度晶振·频率无偏差

采用10ppm高精度品质晶振,为模块提供高时钟频率,全温范围内

(-40°C~+85℃)精度偏差小,单片机得到高运行速度,

使模块长期稳定可靠,一致性好

A01-S2G4A00S1a集合_09

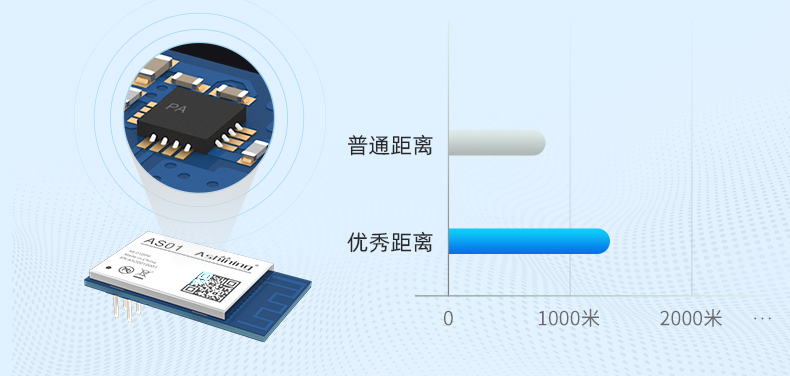

带功放(PA)芯片+内置低噪放(LNA)

模块传输距离更远


具有LNA及独立降噪电路,提高输出的信噪比,提升了接收灵敏度;

功放芯片(PA)将高频已调波信号进行放大,满足发送功率要求,

且不干扰相邻信道通信,使得传输距离远高于普通模块。

AS01-ML01DP6详情优化_18



使用优质品牌元器件

全原装器件,采用的感容器件均来自muRata、TDK、Coilcraft等优质品牌

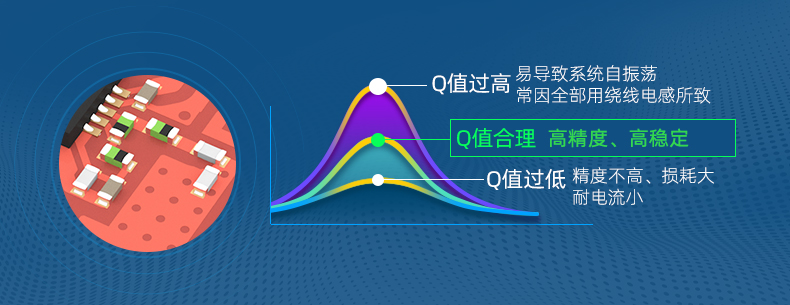

科学严谨的组合绕线和叠层电感 追求合理0值是系统稳定的基础


AS01-ML01DC详情优化_20

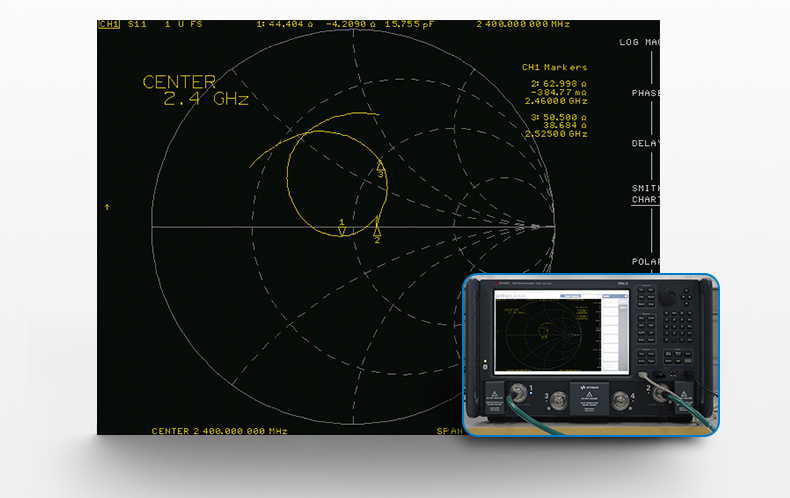

阻抗匹配良好

良好的阻抗匹配,有效调整负载功率,让功率得到最大化;

还能抑制信号反射,提升接收灵敏度。也更好的保护电路板及元器件。


A01-S2G4A00S1a集合_13

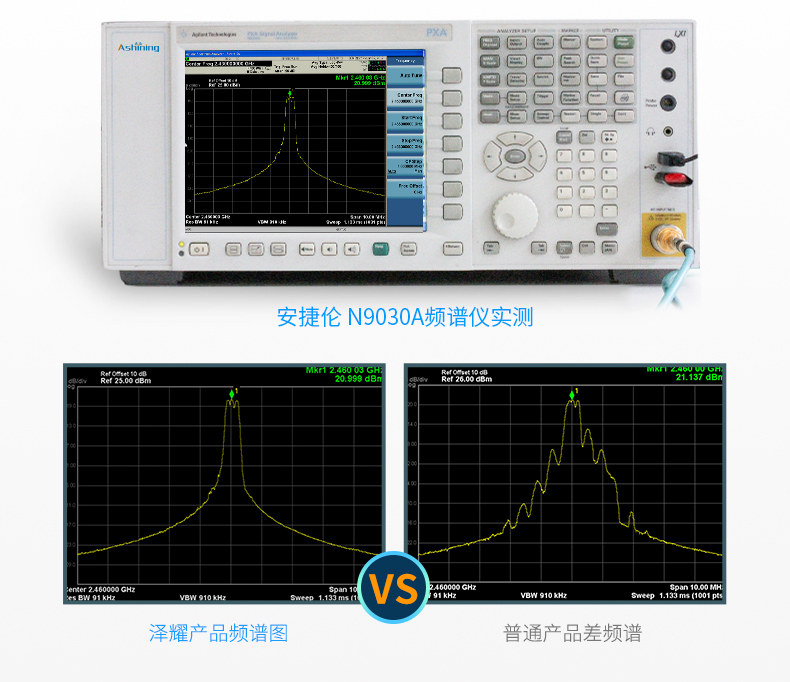

频谱收敛·信道间不易串频

频谱收敛,干净无杂散,信号分离度优异,信道间不易串频


A01-S2G4A00S1a集合_15



金属屏蔽罩·专业防护

· 抗电磁干扰强    · 防静电不易损坏    · 防腐蚀保护电路元件

AS01-ML01DP6详情优化_27



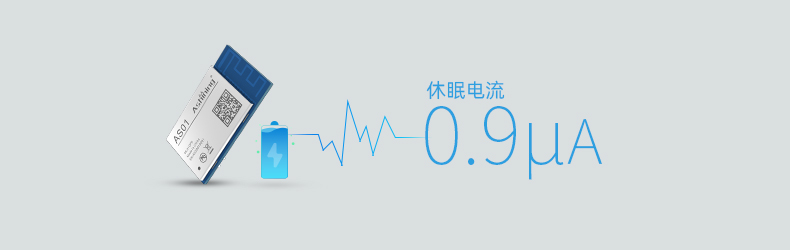

微功耗处理级别

nRF24L01P设置为掉电模式,CE为低电平时,休眠电流约0.9uA

可应用到对功耗有苛刻要求的系统中

AS01-ML01DP6详情优化_29

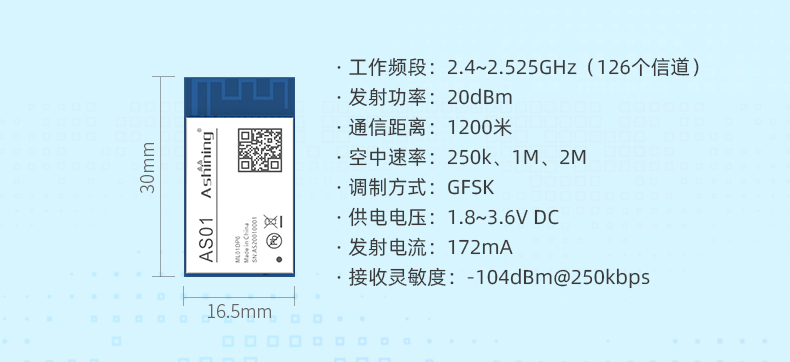

基本参数


射频参数参数值说明
工作频段

2.4~2.525GHz

频率可调,信道间隔可调调,GFSK、FSK、MSK、GMSK、LORA、OOK调制
发射功率20dBm在发射功率为20dBm下,测得发射电流约170mA
空中速率250Kbps、1Mbps、2Mbps空速可调
接收灵敏度-92dBm、-95dBm、-104dBm接收灵敏度详见芯片手册
实测距离1.2 千米晴朗空旷,无障碍物干扰;最大功率、高度2m
电气参数最小值典型值最大值说明
供电电压(VDC)1.83.33.6-
通信电平(V)0.3*VCC-0.7*VCC通信电平一般小于供电电压,0.7*VCC中的VCC指的是供电电压
发射电流(mA)-172--
接收电流(mA)-28--
关断电流(μA)
0.9--
工作温度(℃)-40-+85-
工作湿度10%-90%相对湿度,无冷凝
存储温度(℃)-40-+125-

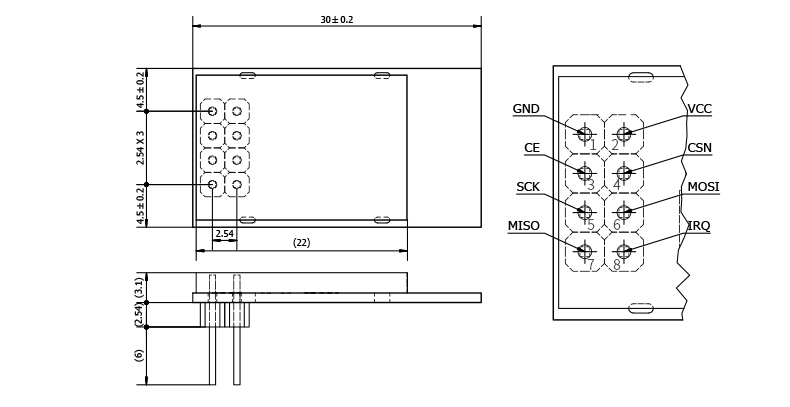

引脚定义详细说明

规范的尺寸图是硬件设计的基础


AS01-ML01DP6详情优化_31

AS01-ML01DP6详情优化_33

AS01-ML01DP6详情优化_35

总资料包

操作

  • 01

    AS01-ML01DP6

    点击下载
用户手册

操作

  • 01

    AS01-ML01DP6

    点击下载
调试助手、驱动、上位机

操作

  • 01

    AS01-ML01DP6

    点击下载
开发套件

操作

  • 01

    AS01-ML01DP6

    点击下载
开发工具

操作

  • 01

    AS01-ML01DP6

    点击下载
芯片资料

操作

  • 01

    AS01-ML01DP6

    点击下载
