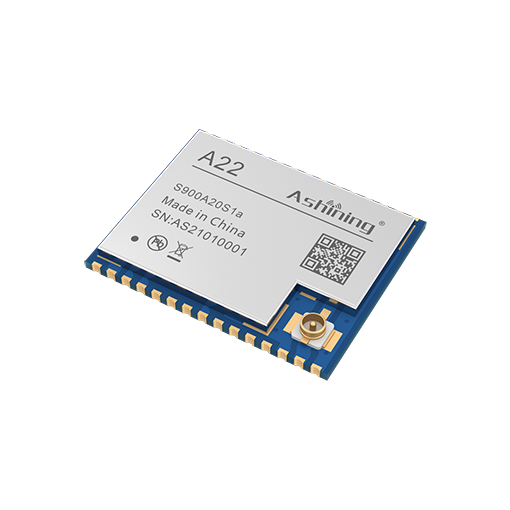

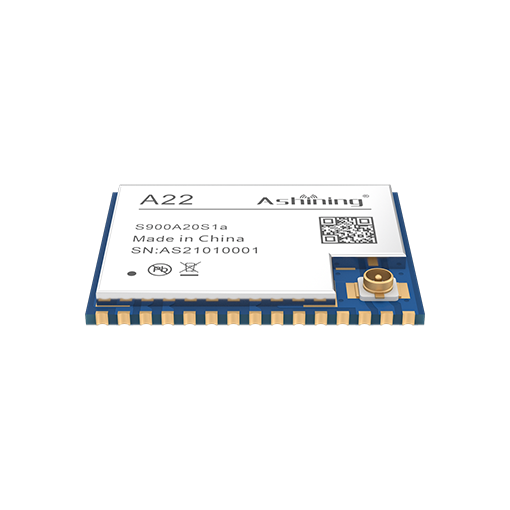

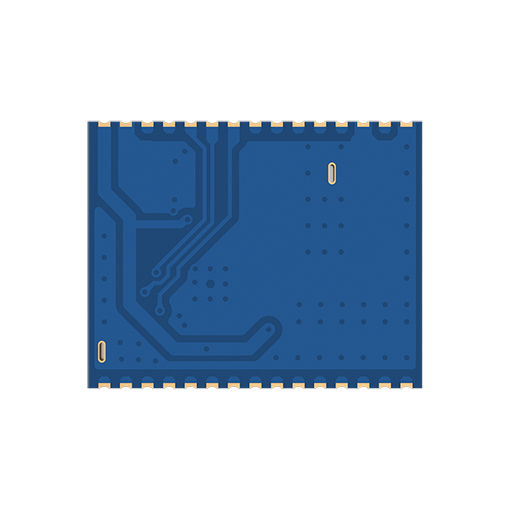

A22-S900A20S1a

芯片方案:CMT2300A

频率范围:830~930MHz

调制方式:GFSK,GMSK,OOK

发射功率:20

参考距离:2.5 km

空中速率:0.5k-300k

低噪放:无

待机电流:0.3

封装形式:贴片

天线形式:IPEX

机械尺寸:19.65*16mm

封装编号:S23

功能特点:宽频段,多信道,稳定可靠

CMT2300A、SI4432/38/63/55

宽频段 射频收发模块


● 强抗干扰      ● 支持低功耗       ● 插件/贴片可选

A22-S170A20S1a详情_02

CMT2300A与SI4432/38/63/55方案封装兼容,可替换使用







CMT2300A与Si4432/38/63/55可兼容

CMT2300A方案与Si4432/38/63/55方案的尺寸、引脚、通信完全兼容,可替换对应模块使用,

注:仅下方型号与之兼容,其它型号不兼容。

A22-S170A20S1a详情_04






采用低功耗、高性能芯片


A22-S170A20S1a详情_06






支持多种调制方式

CMT2300A方案支持 (G)FSK 、(G)MSK、OOK调制

Si4463方案支持 (G)FSK、4(G)FSK、(G)MSK、OOK、ASK调制

Si4438/32方案支持(G)FSK、OOK调制






高精度晶振 频率无偏差

采用10ppm高精度品质晶振,全温范围内(-40℃~+85℃)精度偏差小,长期稳定可靠,一致性好

A22-S170A20S1a详情_08




采用优质品牌元器件

全优质器件,采用的感容器件均来自muRata、TDK、Coilcraft

A22-S170A20S1a详情_10




阻抗匹配良好

良好的阻抗匹配,降低反射,得到最大化功率,提升接收灵敏度,也更好的保护电路板及元器件

A22-S170A20S1a详情_12




频谱收敛  信道间不易串频

频谱收敛,干净无杂散,信号分离度优异,信道间不易串频
A22-S170A20S1a详情_14




苛刻测试是关键

设计、生产阶段均实地测试,全检全测,每一个参数严格筛选,保障残次品“零”通过。

A22-S170A20S1a详情_17
A22-S170A20S1a详情_18

-40℃ ~ +85℃ 环境温度

经过高低温老化测试,高低温冲击测试,高温湿热老化测试,模块性能可靠,可实现7*24小时不间断稳定工作。


A22-S170A20S1a详情_20




应用场景

应用物联网、RFID、工控、医疗、RF4CE、安防报警、数据采集、智能家居、水电气抄表等多种场合。


A22-S170A20S1a详情_22





基本参数


射频参数参数值说明
工作频段

830-930MHz

频率可调,信道间隔可调调,GFSK、FSK、MSK、GMSK、LORA、OOK调制
发射功率20dBm在发射功率为20dBm下,测得发射电流约85mA
空中速率0.5kbps~300kbps空速可调
接收灵敏度-121dBm接收灵敏度详见芯片手册
实测距离2.5 千米晴朗空旷,无障碍物干扰;最大功率、高度2m
电气参数最小值典型值最大值说明
供电电压(VDC)1.83.33.6-
通信电平(V)0.7*VCC-3.6*VCC通信电平一般小于供电电压,0.7*VCC中的VCC指的是供电电压
发射电流(mA)-85--
接收电流(mA)-8--
关断电流(μA)
0.3--
工作温度(℃)-40-+85-
工作湿度10%-90%相对湿度,无冷凝
存储温度(℃)-40-+125-

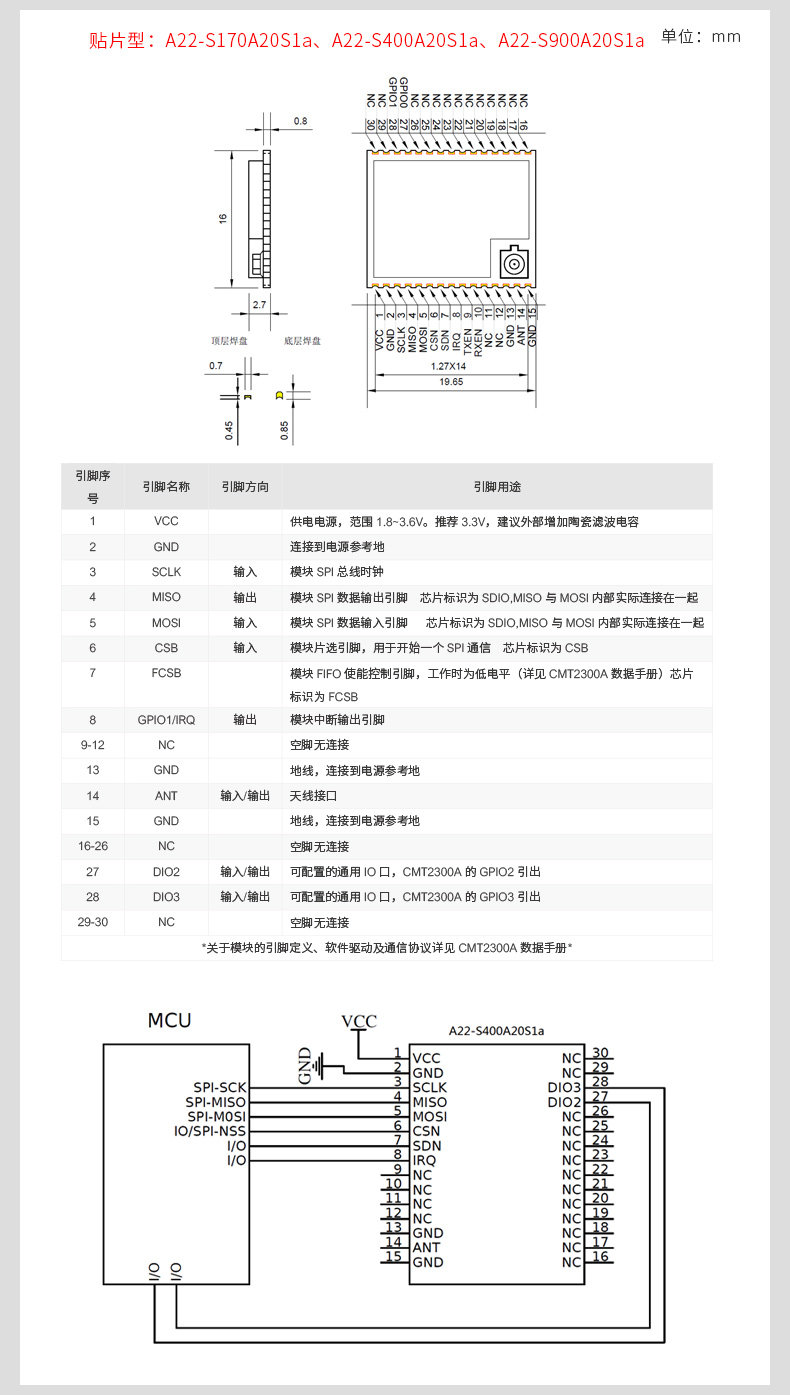

规范的机械尺寸、引脚定义、电路图

规范的机械尺寸图是硬件设计的基础


A22-S170A20S1a详情_24
