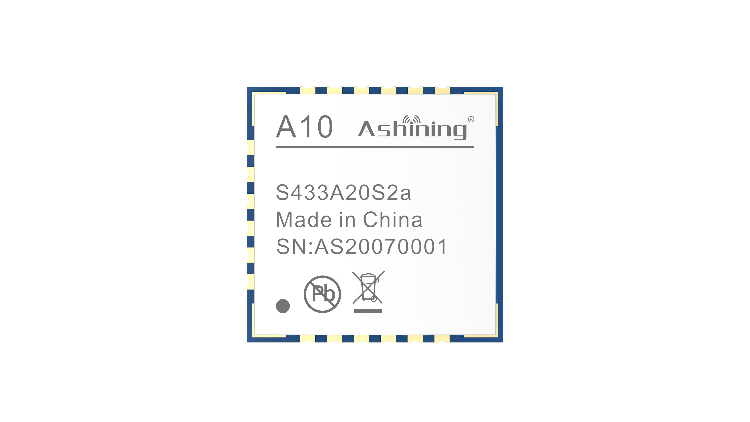

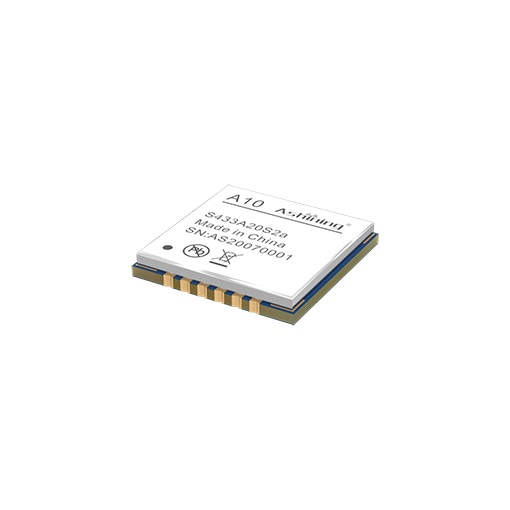

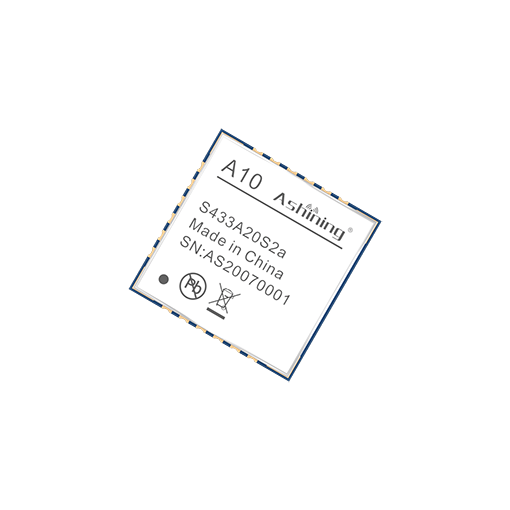

A10-S433A20S2a

芯片方案:Si4463

频率范围:425~525MHz

调制方式:GFSK,GMSK,OOK,ASK,4GFSK

发射功率:20

参考距离:2.0 km

空中速率:FSk:≤500k

低噪放:无

待机电流:0.5

封装形式:贴片

天线形式:半孔

机械尺寸:12*12mm

封装编号:S35

功能特点:超小体积,多调制方式,通信距离远

原装 Si4463 方案

小体积 高稳定 射频收发模块


●  433MHz          ● 2000米         ● 20dBm        ● 金属屏蔽盖

A10-S433A20S2a-单帧渲染0004


● 支持多种调制方式    ● 低功耗处理,可低至为0.5uA

● 模块采用30M晶振     ● 空速0.123kbps~1Mbps可调

● 接收灵敏度-126dBm      ● 功率可调,可达20dBm






SPI基本功能

注:详情下方有详细推荐连接示意图,有疑问可咨询客服
A10-S系列_02




采用原装 Si4463 芯片

采用芯科实验室SI4463射频芯片,收发一体,体积小易应用,数据传输快

A10-S系列_04




多种单片机Demo工程参考

Demo程序代码规范,易上手操作节约开发时间,咨询客服获取

AS07-M1101D-SMA_09




多种调制方式

工作频段可选425~926MHz,每款产品频率软件可调


● 4GFSK     ● GFSK    ● GMSK   ● OOK     ● ASK




使用优质品牌元器件

全原装器件,采用的感容器件均来自muRata、TDK、Coilcraft等优质品牌,科学严谨的组合绕线和叠层电感 追求合理Q值是系统稳定的基础


AS07-M1101D-SMA_11





高精度晶振·频率无偏差


采用10ppm高精度品质晶振,为模块提供高时钟频率,全温范围内(-40℃~+85℃)精度偏差小,单片机得到高运行速度,使模块长期稳定可靠,一致性好

AS07-M1101D-SMA_13





阻抗匹配良好


良好的阻抗匹配,有效调整负载功率,让功率得到最大化;

还能抑制信号反射,提升接收灵敏度。也更好的保护电路板及元器件。

AS07-M1101D-SMA_15





频谱收敛·信道间不易串频

频谱收敛,干净无杂散,信号分离度优异,信道间不易串频

AS07-M1101D-SMA_17






微功耗处理级别

高稳定性和0.5uA超低休眠功耗,使电池具备更长使用寿命,还可应用到对功耗有苛刻要求的系统中

A10-S系列_18






稳定可靠 · 少不了严苛测试

泽耀每个产品的研发过程中,针对不同产品进行了系统严格的实验,测试筛选,用心为用户提供稳定可靠的产品

A10-S系列_20






-40℃ ~ +85℃ 环境温度

经过高低温老化测试,高低温冲击测试,高温湿热老化测试模块性能可靠,可实现7*24小时不间断稳定工作

AS07-M1101D-SMA_23



广泛的应用场景

应用物联网、RFID、工控、医疗、RF4CE、安防报警、数据采集、智能家居、水电气抄表等多种场合。

AS07-M1101D-SMA_25



基本参数


射频参数参数值说明
工作频段

425~525MHz

频率可调,信道间隔可调调,GFSK、FSK、MSK、GMSK、LORA、OOK调制
发射功率20dBm在发射功率为20dBm下,测得发射电流约95mA
空中速率0.123k~1Mbps空速可调
接收灵敏度-126dBm接收灵敏度详见芯片手册
实测距离2.0 千米晴朗空旷,无障碍物干扰;最大功率、高度2m
电气参数最小值典型值最大值说明
供电电压(VDC)1.83.33.6-
通信电平(V)0.3*VCC-0.7*VCC通信电平一般小于供电电压,0.7*VCC中的VCC指的是供电电压
发射电流(mA)-95--
接收电流(mA)-13--
关断电流(μA)
0.5--
工作温度(℃)-40-+85-
工作湿度10%-90%相对湿度,无冷凝
存储温度(℃)-40-+125-



规范的机械尺寸、引脚定义、电路图
