TLSR8269方案

ZigBee自组网无线模块

   A78系列Zigbee模块基于ZigBee3.0标准协议，支持短地址、IEEE地址、组播、广播等传输方式，支持PWM输出，支持无线串口传输，OTA空中升级，支持终端节点休眠时长设置，支持无线数据LQI和RSSI显示。模块 RF 信号最大功率约+20dBm，提供 2 种 RF 信号输出的版本：板载天线、IPEX 连接器,采用 1.27mm 间距的半孔引脚的 SMD 封装，重量轻，体积小，方便集成。

● ZigBee3.0通信协议         ●  2.4G  免费频段         ●  串口指令

● 低功耗管理技术              ●  Mesh 自组网             ●  空中升级

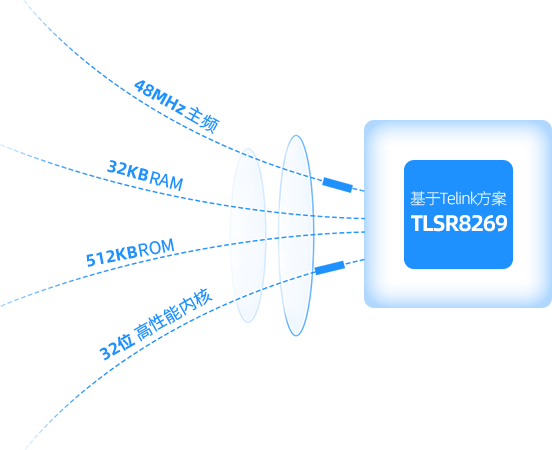

大容量高性能芯片方案

A78系列基于Telink方案TLSR8269 安全可靠，稳定性高。

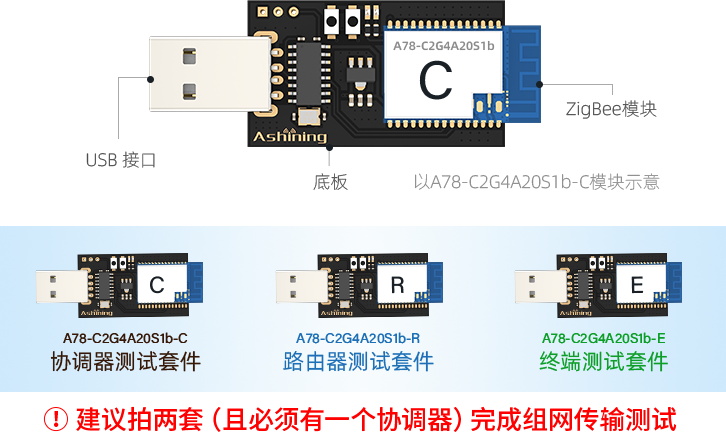

测试套件  加快开发

拥有测试套件（选购），快速测试，开发更便捷

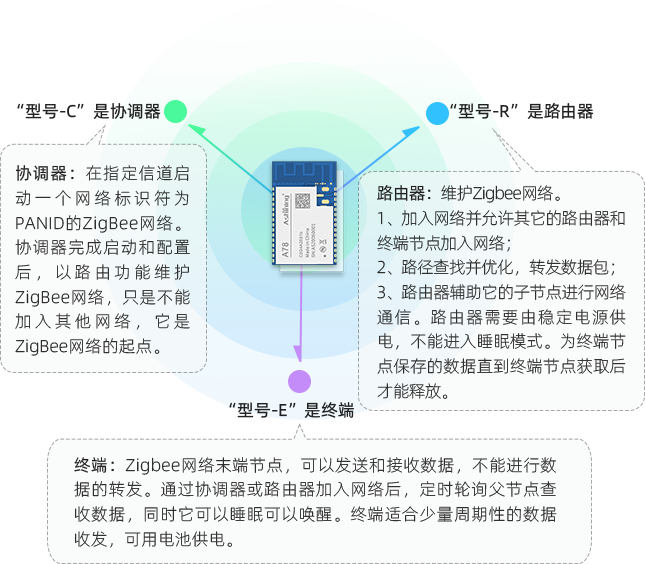

三位一体ZigBee节点

在Zigbee网络节点中有三种设备类型，即：协调器、路由器和终端节点

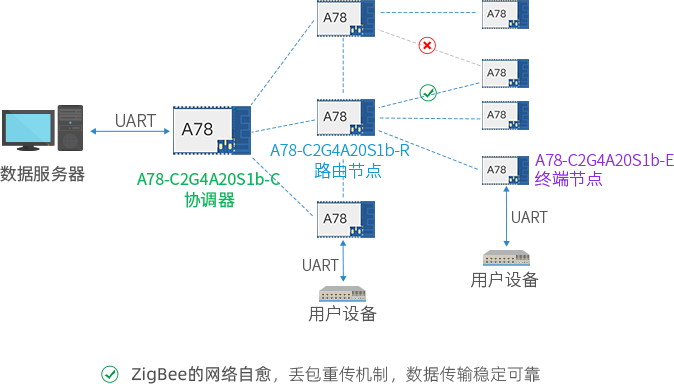

Mesh自组网  自动优化

ZigBee网络具有多级，多径路由特性，自动优化路径，低开销，省时又省电。

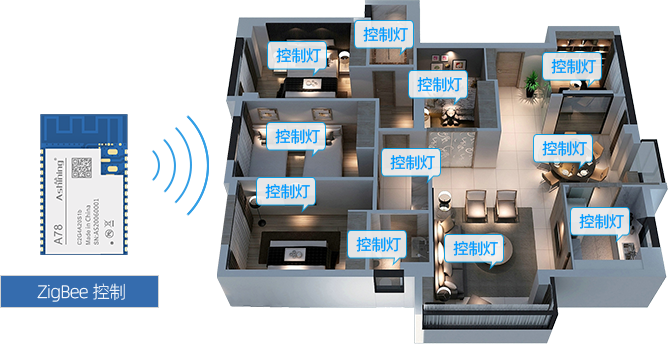

完善的灯控功能

内置照明演示程序,有助于用户快速开发具有ZigBee功能的照明系统

● 低成本   ● 高节能   ● 简单易用   ● 良好的用户体验

配有专属上位机

内置照明演示程序，快速配置，操作简便

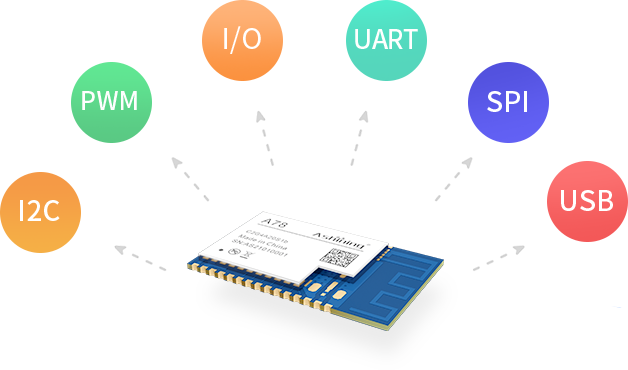

丰富外设资源

丰富的高性能外设支持，开发更容易

四种传输方式一令直达

四种寻址方式，一条指令，网络自动完成数据单点或多点的精准送达

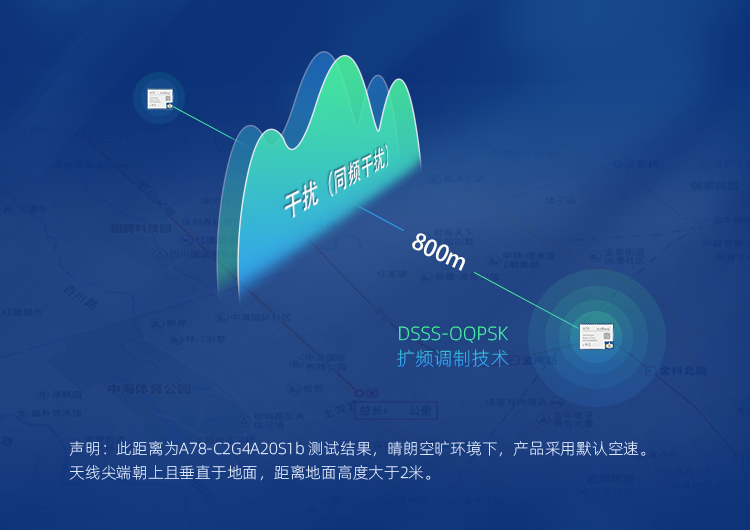

扩频通信 强抗干扰

ZigBee采用DSSS-OQPSK 扩频调制技术，抗干扰能力强，可实现800米视距组网

AES-128bit加密  数据更安全

AES-128bit通信加密和新设备登录加密，有效避免非法设备空中获取数据

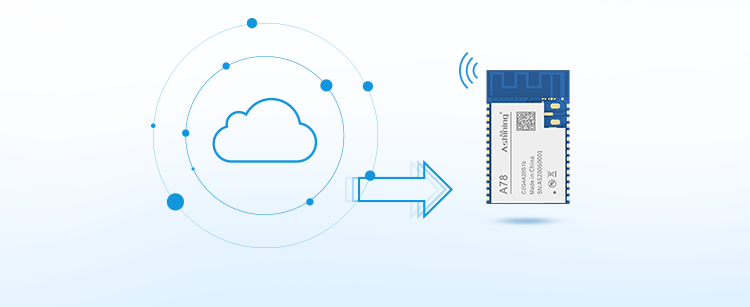

 空中升级硬件（OTA）

可支持从云端下载新版本固件，进行升级

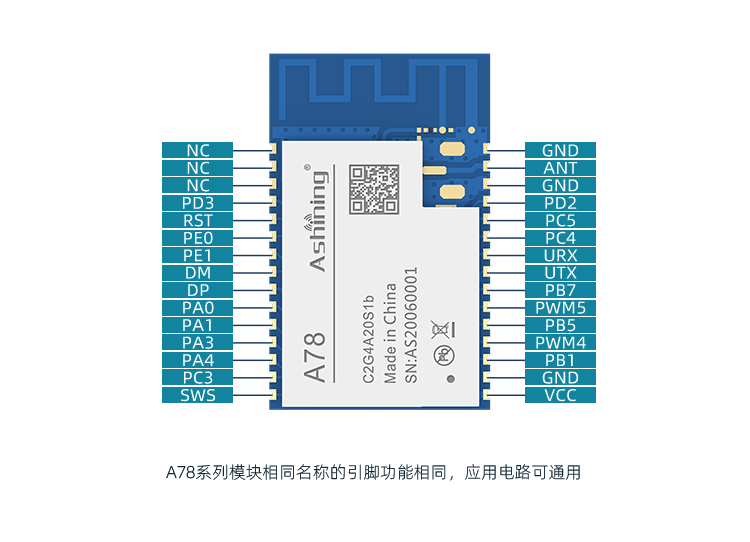

 半孔引脚定义

7dBm和20dBm模块均有30个镀金半孔引脚， 引出芯片全部IO口，可充分进行二次开发。

引脚定义详细说明

在贴片使用时，请先详细阅读产品规格书

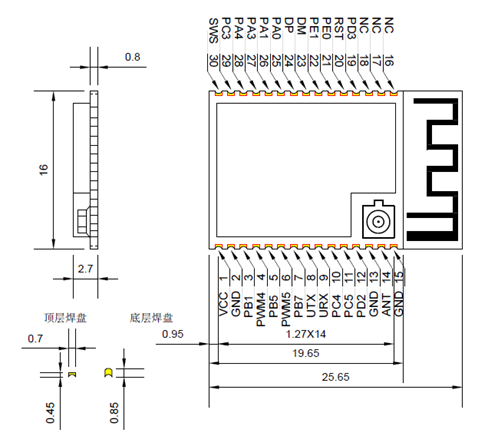

规范的机械尺寸
