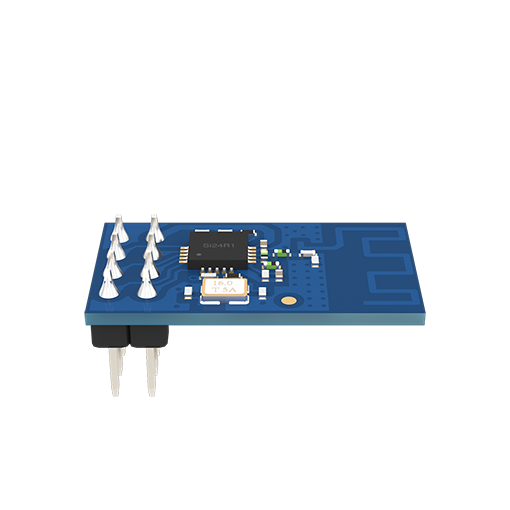

G01-D

芯片方案:Si24R1

频率范围:2.4~2.525GHz

调制方式:GFSK

发射功率:7

参考距离:0.15 km

空中速率:250k、1M、2M

低噪放:无

待机电流:1

封装形式:直插

天线形式:PCB

封装编号:D01

功能特点:小体积,易应用

高性价比 2.4G 射频芯片

与NORDIC 2.4G芯片PIN to PIN兼容

G01-D详情-新_03

· 126 个信道,GFSK 调制,频率可调       · 最大 7dBm,四级功率可调

· 一对一/多、多对一/多,四种传输模式        · 收发包(1~32 字节),三级数据 FIFO

· 250K/1M/2M,空速可调       · 发送/接收/待机/掉电,四种工作模式



货真价实 表里如一

我们实事求是明码标价,绝不偷换概念,以次充好,

下为我司所用国产芯片和进口芯片芯片概貌图。

G01-D详情-新_08



可视化测试套件(底板+模块)

可视化测试套件可缩短开发时间,具体请咨询客服。

G01-D详情-新_11
G01-D详情-新_13



单片机Demo工程参考

Demo程序代码规范,易上手操作,节约开发时间。

G01-D详情-新_15



采用全工业级元器件

全原装优质品牌元器件,采用的感容器件均

来自muRata、TDK、Coilcraft。

G01-D详情-新_18



2.4G 高速稳定

工作频段 2.4~2.525GHz,共 126 个信道。

G01-D详情-新_20



四种传输模式

硬件模块需软件二次开发,泽耀为您提供定制服务。

G01-D详情-新_22




高精度晶振·频率无偏差

采用10ppm高精度品质晶振,为模块提供高时钟频率,全温范围内

(-40°C~+85℃)精度偏差小,单片机得到高运行速度,

使模块长期稳定可靠,一致性好

G01-D详情-新_25



阻抗匹配良好

良好的阻抗匹配,降低反射,得到最大化功率,提升

接收灵敏度。也更好的保护电路板及元器件。

G01-D详情-新_27



频谱收敛 信道间不易串频

频谱收敛,干净无杂散,信号分离度优异,信道间不易串频。

G01-D详情-新_29



-40°℃~+85°℃环境温度

经过高低温老化测试,高低温冲击测试,高温湿热老化测试

模块性能可靠,可实现7*24小时不间断稳定工作。

G01-D详情-新_32



基本参数


射频参数参数值说明
工作频段

2.4GHz~2.525GHz

频率可调,信道间隔可调调,GFSK、FSK、MSK、GMSK、LORA、OOK调制
发射功率7dBm在发射功率为7dBm下,测得发射电流约22mA
空中速率250Kbps、1Mbps、2Mbps空速可调
接收灵敏度-83dBm、-87dBm、-96dBm接收灵敏度详见芯片手册
实测距离0.15 千米晴朗空旷,无障碍物干扰;最大功率、高度2m
电气参数最小值典型值最大值说明
供电电压(VDC)1.9
3.6-
通信电平(V)0.3*VCC-0.7*VCC通信电平一般小于供电电压,0.7*VCC中的VCC指的是供电电压
发射电流(mA)-22--
接收电流(mA)-13.6--
关断电流(μA)
1--
工作温度(℃)-40-+85-
工作湿度10%-90%相对湿度,无冷凝
存储温度(℃)-40-+125-

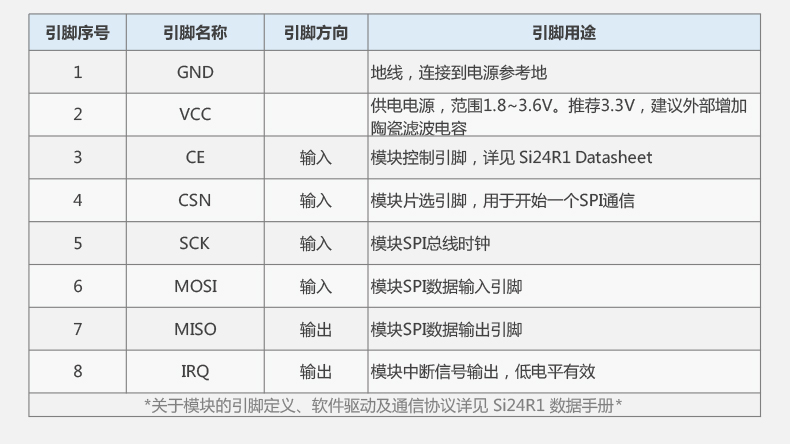

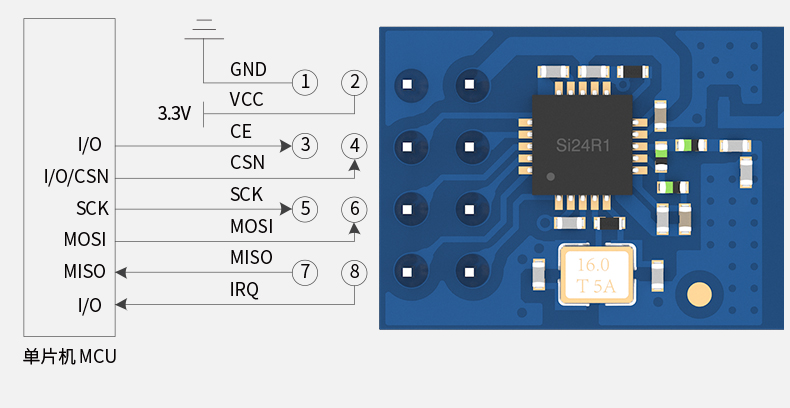

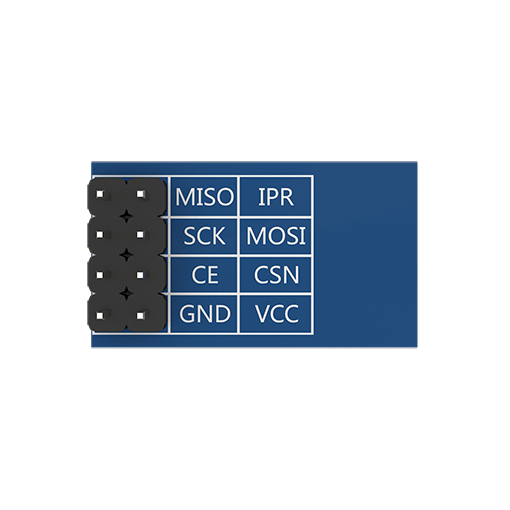

引脚定义详细说明

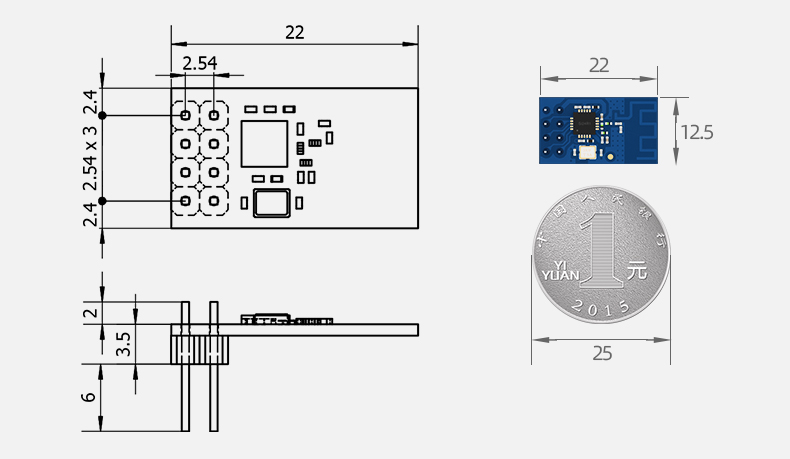

规范的尺寸图是硬件设计的基础
