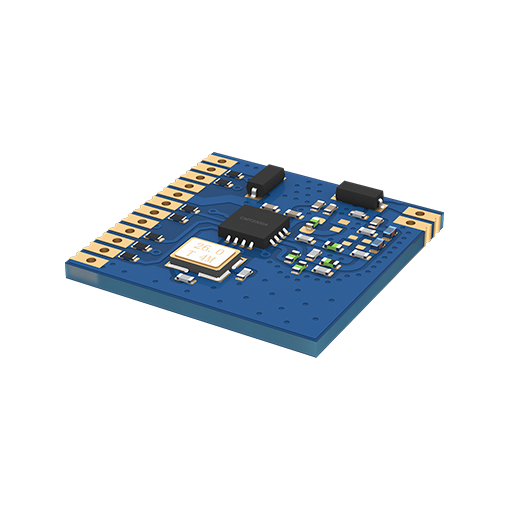

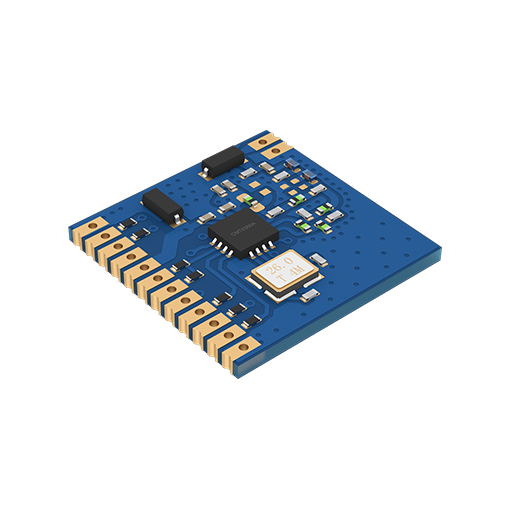

A22-S900A20S4a

芯片方案：CMT2300A

频率范围：830~930MHz

调制方式：GFSK,GMSK,OOK

发射功率：20

参考距离：2.5 km

空中速率：0.5k-300k

低噪放：无

待机电流：0.3

天线形式：弹簧/外部

封装编号：S21

资料下载 立即订购
产品分类导航

Product

产品概述 功能参数 相关资料下载 服务支持 系列产品

CMT2300A、SI4432/38/63/55

宽频段 射频收发模块


● 强抗干扰      ● 支持低功耗       ● 插件/贴片可选

A22-S170A20S1a详情_02

CMT2300A与SI4432/38/63/55方案封装兼容，可替换使用






CMT2300A与Si4432/38/63/55可兼容

CMT2300A方案与Si4432/38/63/55方案的尺寸、引脚、通信完全兼容，可替换对应模块使用，

注：仅下方型号与之兼容，其它型号不兼容。

A22-S170A20S1a详情_04





采用低功耗、高性能芯片


A22-S170A20S1a详情_06





支持多种调制方式

CMT2300A方案支持 (G)FSK 、(G)MSK、OOK调制

Si4463方案支持 (G)FSK、4(G)FSK、(G)MSK、OOK、ASK调制

Si4438/32方案支持(G)FSK、OOK调制





高精度晶振 频率无偏差

采用10ppm高精度品质晶振，全温范围内（-40℃~+85℃）精度偏差小，长期稳定可靠，一致性好

A22-S170A20S1a详情_08



采用优质品牌元器件

全优质器件，采用的感容器件均来自muRata、TDK、Coilcraft

A22-S170A20S1a详情_10



阻抗匹配良好

良好的阻抗匹配，降低反射，得到最大化功率，提升接收灵敏度，也更好的保护电路板及元器件

A22-S170A20S1a详情_12



频谱收敛  信道间不易串频

频谱收敛，干净无杂散，信号分离度优异，信道间不易串频
A22-S170A20S1a详情_14



苛刻测试是关键

设计、生产阶段均实地测试，全检全测，每一个参数严格筛选，保障残次品“零”通过。

A22-S170A20S1a详情_17
A22-S170A20S1a详情_18

-40℃ ~ +85℃ 环境温度

经过高低温老化测试，高低温冲击测试，高温湿热老化测试，模块性能可靠,可实现7*24小时不间断稳定工作。


A22-S170A20S1a详情_20



应用场景

应用物联网、RFID、工控、医疗、RF4CE、安防报警、数据采集、智能家居、水电气抄表等多种场合。


A22-S170A20S1a详情_22






基本参数


射频参数参数值说明
工作频段

830-930MHz

频率可调，信道间隔可调调，GFSK、FSK、MSK、GMSK、LORA、OOK调制
发射功率20dBm在发射功率为20dBm下，测得发射电流约85mA
空中速率0.5kbps~300kbps空速可调
接收灵敏度-121dBm接收灵敏度详见芯片手册
实测距离2.5 千米晴朗空旷，无障碍物干扰；最大功率、高度2m
电气参数最小值典型值最大值说明
供电电压（VDC）1.83.33.6-
通信电平（V）0.7*VCC-3.6*VCC通信电平一般小于供电电压，0.7*VCC中的VCC指的是供电电压
发射电流（mA）-85--
接收电流（mA）-8--
关断电流（μA）
0.3--
工作温度（℃）-40-+85-
工作湿度10%-90%相对湿度，无冷凝
存储温度（℃）-40-+125-

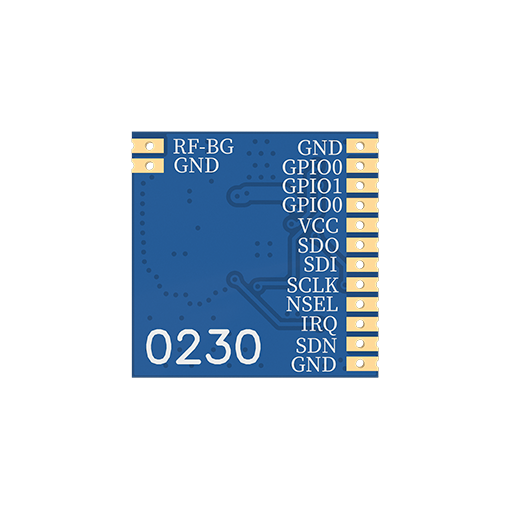

规范的机械尺寸、引脚定义、电路图

规范的机械尺寸图是硬件设计的基础


A22-S170A20S1a详情_28
